パッキン加工の種類を徹底解説｜型抜き・切断・切削・接着の特徴と選び方

GOMUpedia vol.5

産業機器や車両、医療機器など、あらゆる製品の気密性や防水性を支える「パッキン」。このパッキンを特注（カスタム）で調達する際、「どのような加工方法があるのかよく分からない」「自社の用途やコスト、必要なロット数に最適な加工の種類がどれか判断できない」といったお悩みはありませんか？

パッキン加工には、金型で打ち抜く「型抜き」から、データで切り出す「カッティングプロッター（切断）」、高精度な「切削」、大型品に対応する「接着・手加工」まで、多種多様な方法が存在します。最適な加工方法を選定しなければ、試作なのに高額な金型費用が発生したり、逆に量産なのにコスト高になったり、要求品質を満たせなかったりする問題につながりかねません。

この記事では、工業用ゴム・プラスチック加工の専門家として、代表的な「パッキン加工」の種類に焦点を当てて徹底解説します。「型抜き」「切断」「切削」「接着」といった各加工方法の特徴と、パッキン製作におけるメリット・デメリットを、「コスト・納期・精度・ロット数」の観点から分かりやすく比較します。

前提条件
本記事は、一般的な工業用パッキン（静的シール）の試作・特注を前提に解説しています。動的シールや極端な耐圧・耐熱用途では、加工方法の選択よりも設計・材質選定・試験が優先される場合があります。また、主にシート材の加工（型抜き／切断／切削／接着）を扱いますが、数量・形状によっては金型成形が費用・納期面で優位となるため、目的別選定の章で併記します。



パッキンの役割

まず「パッキン」とは、機器や部品の接合部に設置され、液体、気体、埃などの漏れや侵入を防ぐための部品（シール材）の総称です。また、緩衝材としての役割を持つものもあります。

「規格品」vs「カスタム（特注）品」

パッキンには、Oリングや特定の規格（JIS規格など）で寸法が定められた「規格品」と、設置場所の形状や求められる性能に合わせて、材質、寸法、形状を個別に設計・製造する「カスタム（特注）品」があります。

規格品は安価で入手しやすい反面、特殊な環境や設計には対応できません。一方、カスタム品はコストや納期がかかりますが、機器の性能を最大限に引き出す設計が可能です。この記事では、主に後者の「カスタム（特注）品」を製作する際の加工方法に焦点を当てています。

なぜパッキン加工には多様な種類が必要なのか？（材質・形状・ロット数）

カスタムパッキンを製作する上で、単一の加工方法で全てに対応することは不可能です。なぜなら、顧客の要求が以下の3つの要素によって大きく異なるためです。

1. 材質の違い：パッキンはNBRのような柔らかいゴムから、PTFE（テフロン）のような硬い樹脂、またはスポンジまで多岐にわたります。材質の硬さや弾性によって、適した加工方法（刃物で切る、型で抜く、削る）は全く異なります。
2. 形状の違い：薄いシート状のガスケット（平面）もあれば、溝や段差が必要な複雑な形状（立体）のパッキンもあります。平面にしか対応できない加工方法、立体が得意な加工方法が存在します。
3. ロット数（生産数）の違い：開発段階の「試作1個」だけ欲しい場合と、量産ラインで「月1,000個」必要な場合とでは、最適なコスト構造（初期費用と単価）が異なります。

これらの多様なニーズに応えるため、パッキン加工には「型抜き」「切断」「切削」「接着」といった複数の種類が存在します。



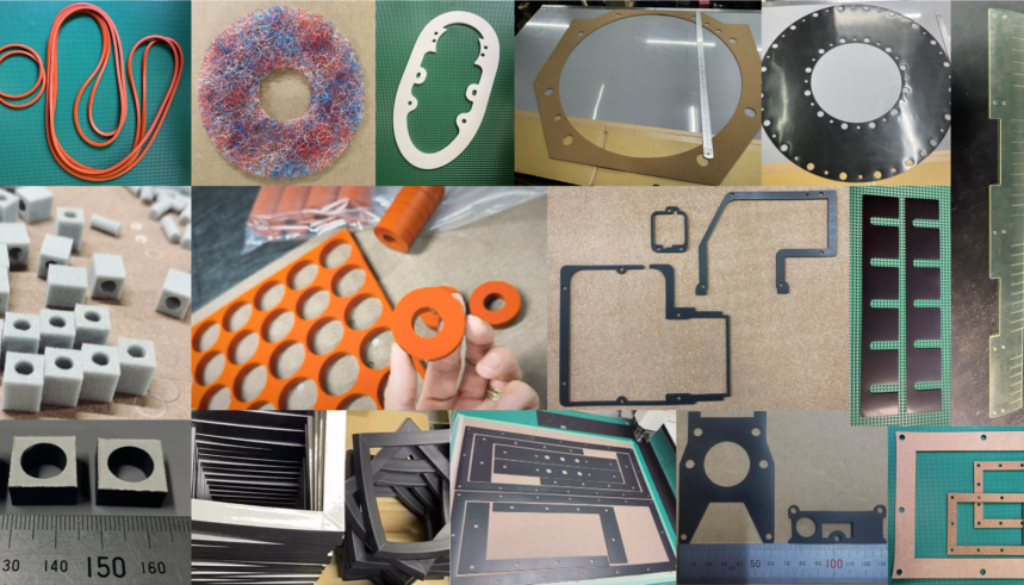

【一覧比較】パッキン加工の主な種類と特徴

代表的な4つのパッキン加工方法について、それぞれの特徴を比較します。

精度表記についての注意
下表の「精度」は一般的傾向です。実効精度は「材料の硬度・板厚」「設備・型の仕様」「加工条件（刃先、送り、保持方法）」に依存します。

加工方法	主な特徴	適したロット	精度	コスト （初期費用 / 単価）
1. 型抜き加工	金型（抜き型）でシート材を打ち抜く トムソン型／エッチング型 ＋ プレス機	◎ 量産	◯ 金型・材料依存 ±0.1mm程度も可	高 / 低
2. 切断加工	CADデータに従い刃物や水でカットする カッティングプロッター／ウォータージェット	◎ 試作・少量	◯ 材料・治具依存	無 / 中
3. 切削加工	ブロック材から刃物で立体的に削り出す 旋盤／マシニングセンタ	◎ 試作・少量	◎ 設計次第で高精度	無 / 高
4. 接着・手加工	熟練技術者が手作業で接着・組立・仕上げ 加硫接着／接着剤／治具／手作業	◎ 1点物・大型品	△ 技術者・工法依存	中 / 高



1. 型抜き加工（トムソン型・エッチング型）

特徴： 型抜き加工は、パッキンの形状に合わせた「抜き型」を作成し、プレス機で圧力をかけてゴムや樹脂のシート材を打ち抜く加工方法です。パッキン製作においては最も主流な方法の一つです。

• トムソン型：ベニヤ板にレーザーで溝を切り、そこに鋼の刃を埋め込んだコスト重視の型。短納期・量産向き。
• エッチング型：金属板を腐食（エッチング）させて刃を形成する精密型です。小径穴や微細形状に向くが、型費が上がる傾向。

メリット： 最大のメリットは、量産時の圧倒的なコストパフォーマンスです。一度金型を作れば、プレス機で高速かつ連続的に同じ形状のパッキンを大量生産できるため、1個あたりの単価が最も安くなります。適切な型仕様・クリアランス・材料条件が揃えば、±0.1mm級の実効精度も十分に狙えます。

デメリット： 金型を製作するための初期費用（イニシャルコスト）と製作期間（目安：1～3週間）が発生します。また、基本的にシート材を打ち抜くため、平面（2D）形状のパッキン製作に限られ、立体（3D）形状や溝加工はできません。材料が硬すぎる樹脂や厚肉材では刃の摩耗・割れのリスクが上がります。

2. 切断加工（カッティングプロッター／ウォータージェット）

特徴： 切断加工は、CADデータ（図面データ）に基づき、機械が自動でシート材をカットする加工方法です。金型を必要としません。

• カッティングプロッター：機械に装着した刃物（カッター）で材料を切り抜く。薄物や比較的柔らかい材に有効。
• ウォータージェット：超高圧の水を細いノズルから噴射し、その勢いで材料を切断。厚物・硬物にも対応。多軸/傾斜ヘッドで2.5Dの複雑な輪郭切断も可能。バリや熱影響が出にくい。

メリット： 金型が不要なため、初期費用ゼロ。図面データさえあれば、試作1個から即着手でき、短納期での対応が可能です。「すぐに試作して形状を確認したい」、「設計改訂が頻繁」という段階に最適です。

デメリット： カッティングプロッターは、厚すぎる材料や硬すぎる樹脂のカットに限界があります。ウォータージェットは厚物・硬物にも対応できますが、加工時間が長く、水回りの設備管理も必要なため、カッティングプロッターよりもコストが上昇する傾向にあります。いずれも量産になった場合、1個ずつカットしていくため、型抜き加工と比較して1個あたりの単価は高くなります。

3. 切削加工（旋盤／マシニングセンタ）

特徴： 切削加工は、ゴムや樹脂のブロック（塊）や丸棒といった材料を、旋盤（材料を回転させる）やマシニングセンタ（刃物を回転させる）といった工作機械で、刃物を使って削り出す加工方法です。

メリット： 型抜きや切断（カッティングプロッター）が平面形状の加工であるのに対し、切削加工は立体形状のパッキン製作が可能です。例えば、Oリングの特注サイズや、溝加工、段差のある複雑な形状のパッキンを高精度で製作できます。こちらも金型不要で、試作・設計検証に適します。POM/MCナイロン/PTFEなどの樹脂は切削と相性が良く、公差管理も容易です。

デメリット： 加工時間が長く、材料のロス（削りカス）も多いため、4つの方法の中では単価が最も高くなる傾向があります。特に、ゴムのような弾性体は削る際に材料が「逃げる」ため、高精度な切削には熟練の技術と専用のノウハウ（工具形状・切削条件・冷却・把持方法）が必要です。ロットが増えるほどコストインパクトが顕著になります。

4. 接着・組立加工（手加工）

特徴： 機械加工だけでは対応できない大型製品や、複数の部品を組み合わせる複雑なパッキンを、熟練技術者が手作業で接着・組立・仕上げを行う加工方法です。必要に応じて接合用治具（圧締・位置決め・端面合わせ等）を用います。

• 加硫接着：ゴム同士を化学的に一体化させる方法。接合部の強度・耐久性に優れる。
• 接着剤による接合：専用接着剤で貼り合わせ。用途・負荷条件に応じて選定（コスト・納期で有利な場面も）。
• 接合用治具の仕様：接合部の端面直角・ギャップ管理・センタリングを確保する位置決め治具、接着反応中の圧力・位置保持を行う圧締治具（クランプ・バンド・リング治具）などを活用し、接合部の同軸度・真円度・寸法安定を高める。

メリット： 機械の加工限界を超える製品に対応できます。例えば「直径1メートルを超える大型のOリング（パッキン）」を製作する場合、切削や型抜きでの対応は困難な場合が多く、押し出し成形したゴム紐（コード）の端と端を精密に接着加工（加硫接着）することで製作が可能になります。

デメリット： 手作業のため、量産には不向きであり、製品の品質（特に接着部の強度や精度）は作業者の技術力に大きく依存します。

出典：これらの機械加工（切断・型抜き・穴あけ）と熟練技術者による手加工（接着）の組み合わせは、児玉ゴム株式会社の得意とする加工技術です。（ https://kodama-gomu.com/ ）



パッキンの材質選定が加工方法の選定に与える影響

パッキンの材質特性は、加工方法の選定に直接的な影響を与えます。ここでは「材質の詳しい特性」ではなく、「材質と加工の相性」に絞って解説します。

ゴム系パッキン（NBR, Q, FKM等）と加工方法の相性

NBR（ニトリルゴム）やQ（シリコンゴム）、FKM（フッ素ゴム）などのゴム系材料は、「柔らかく、弾性がある」のが最大の特徴です。 この特性は、「型抜き加工」や「接着加工」には非常に適しています。しかし、「切削加工」にとっては難敵となります。刃物で削ろうとすると材料が変形して「逃げる」ため、寸法精度を出すのが非常に難しくなります。

樹脂系パッキン（PTFE, POM, MCナイロン等）と加工方法の相性

PTFE（テフロン）やPOM（ポリアセタール）、MCナイロンなどの樹脂系（プラスチック）材料は、「硬く、変形しにくい」のが特徴です。 この特性は、ゴムとは正反対で、「切削加工」に非常に適しています。寸法精度が出やすく、微細な溝加工なども得意です。一方、硬すぎるため「型抜き加工」には向かず、無理に打ち抜こうとすると材料が割れたり、抜き型の刃がすぐに摩耗したりする原因となります。ただし、薄肉・低充填・形状限定など条件が整えば型抜き可能なケースもあるため、必要に応じて事前検証します。

スポンジ系パッキンと加工方法の相性

CRスポンジやEPDMスポンジなど、内部に気泡を含むスポンジ系材料は非常に柔らかく、圧縮で形状が変わりやすいのが特徴です。そのため、刃物で押さえながら切るプロセスでは材料が潰れてしまい、狙い寸法からの復元バラツキが出やすくなります。



【目的別】あなたのニーズに最適なパッキン加工の選び方

結局、どの加工方法を選べば良いのでしょうか？ あなたの「目的」に合わせて、最適な選定基準を解説します。

※ 本章では比較のため、シート材加工に加えて金型成形も選択肢として記載しています。

1. 製作ロット数（試作1個 vs 量産1,000個）で選ぶ

• 試作（1個〜100個程度）の場合

金型費用が発生する「型抜き加工」は避けるべきです。 「切断加工」または「切削加工」が最適です。

• 量産（1,000個以上）の場合

平面形状であれば、初期費用をかけてでも、単価の安い「型抜き加工」を選ぶのがトータルコストで最も有利になります（試作を切断加工で行い、量産移行時に型抜き加工に切り替えるのが王道です）。立体形状の場合、金型費用を含めても「金型成形」の方が「切断加工（ウォータージェット）」「切削加工」よりも低コスト・短納期のため適しています。

2. 必要な精度と形状（平面ガスケット vs 立体パッキン）で選ぶ

• 平面形状のパッキン・ガスケットの場合

試作は「切断加工」、量産は「型抜き加工」を選ぶのが基本です。

• 立体形状（溝、段差、Oリング形状）の場合

試作は「切削加工」が唯一の選択肢となるケースが多く、量産は「金型成形」が一般的です。ただし、特大サイズのOリングなどは「接着・手加工」での対応となります。

3. コスト（初期費用 vs 単価）と納期で選ぶ

• 初期費用（イニシャルコスト）を最優先で抑えたい場合

金型不要の「切断加工」または「切削加工」を選びます。

• とにかく早く（短納期）欲しい場合

少量の場合、図面データがあればすぐに製作できる「切断加工」または「切削加工」が最もスピーディーです。量産の場合、金型製作期間を含めても「金型成形」が優れます。

• 量産時のトータルコスト（単価）を抑えたい場合

平面形状の場合、「型抜き加工」が最適です。立体形状の場合、「金型成形」が優れます。



パッキン加工の依頼先を選ぶ際の3つのポイント

最後に、パッキン加工の依頼先（加工業者）を選ぶ際に、失敗しないための3つのポイントをご紹介します。

1. 多様な加工方法（機械加工と手加工）を提供できるか

加工業者には「型抜きしかできない」「切削しかできない」といった得意分野が偏っている場合があります。その場合、あなたのニーズが「試作」であっても、「型抜き」を勧められてしまうかもしれません。 「型抜き」「切断」「切削」「接着」「金型成形」など、多様な加工方法（機械加工と手加工の両方）を自社保有、または一貫手配できる業者であれば、あなたのニーズに対して中立的かつ最適な加工方法を提案してくれる可能性が高いです。

2. 多様な材質（ゴム・プラスチック・スポンジ）の取り扱い実績があるか

材質と加工方法には密接な相性があります。「ゴム加工は得意だが、樹脂の切削はノウハウがない」という業者も少なくありません。 ゴム、プラスチック、スポンジなど、幅広い材質の取り扱い実績が豊富な業者であれば、材質の特性を理解した上で最適な加工を行ってくれる安心感があります。

3. 試作から量産までワンストップで相談できるか

「試作はA社（切断加工）、量産が決まったらB社（型抜き加工）」と業者を変えるのは、非常に手間がかかり、品質の引継ぎにもリスクが伴います。 「試作はカッティングプロッターで、量産移行の際は型抜き加工で」といった、試作から量産までの流れを1社で（ワンストップで）相談できる業者を選ぶことが、開発スピードとコスト効率を最大化する鍵となります。



まとめ｜試作・量産で失敗しないパッキン加工の選び方

この記事では、カスタムパッキンを製作するための代表的な4つの加工方法（型抜き、切断、切削、接着・手加工）について、その特徴と「目的別の選び方」を徹底解説しました。

• 型抜き加工：量産向き（低単価）だが、初期費用がかかる。
• 切断加工：試作向き（初期費用ゼロ・短納期）だが、量産単価は高い。
• 切削加工：立体・高精度向き（初期費用ゼロ）だが、コストは高い。
• 接着・手加工：大型・特殊品向き。

どの加工方法が最適かは、あなたの「ロット数」「形状」「コスト」「納期」の優先順位によって決まります。もしパッキンの加工方法選定でお悩みの場合は、多様な材質と加工法（機械・手加工）に精通し、試作から量産までワンストップで対応可能な専門業者にぜひ一度ご相談ください。
